TDG-27SZ

Code	Désignation	h x a x b en mm	Charge N maxi	Multiple de vente	Poids au ml
010143	TDG-27SZ 5 x 25 x 100	5 x 25 x 100	7.5 t/ml	1.0 ml	0.24
010145	TDG-27SZ 5 x 25 x 125	5 x 25 x 125	7.5 t/ml	1.0 ml	0.27
010146	TDG-27SZ 5 x 25 x 150	5 x 25 x 150	7.5 t/ml	1.0 ml	0.32
010148	TDG-27SZ 5 x 25 x 175	5 x 25 x 175	7.5 t/ml	1.0 ml	0.35
010150	TDG-27SZ 5 x 25 x 200	5 x 25 x 200	7.5 t/ml	1.0 ml	0.35
010153	TDG-27SZ 5 x 25 x 250	5 x 25 x 250	7.5 t/ml	1.0 ml	0.42
010155	TDG 27 SZ 5 x 25 x 300	5 x 25 x 300	7.5 t/ml	1.0 ml	0.53
010159	TDG 27 SZ 5 x 33 x 100	5 x 33 x 100	9.9 t/ml	1.0 ml	0.30
010161	TDG-27SZ 5 x 33 x 125	5 x 33 x 125	9.9 t/ml	1.0 ml	0.32
010162	TDG-27SZ 5 x 33 x 150	5 x 33 x 150	9.9 t/ml	1.0 ml	0.35
010163	TDG-27SZ 5 x 33 x 175	5 x 33 x 175	9.9 t/ml	1.0 ml	0.38
010164	TDG-27SZ 5 x 33x 200	5 x 33 x 200	9.9 t/ml	1.0 ml	0.40
010167	TDG-27SZ 5 x 33 x 250	5 x 33 x 250	9.9 t/ml	1.0 ml	0.47
010168	TDG 27 SZ 5 x 33 x 300	5 x 33 x 300	9.9 t/ml	1.0 ml	0.54
010172	TDG-27SZ 5 x 50 x 125	5 x 50 x 125	15.0 t/ml	1.0 ml	0.42
010173	TDG-27SZ 5 x 50 x 150	5 x 50 x 150	15.0 t/ml	1.0 ml	0.45
010174	TDG-27SZ 5 x 50 x 175	5 x 50 x 175	15.0 t/ml	1.0 ml	0.46
010175	TDG-27SZ 5 x 50 x 200	5 x 50 x 200	15.0 t/ml	1.0 ml	0.52
010177	TDG-27SZ 5 x 50 x 250	5 x 50 x 250	15.0 t/ml	1.0 ml	0.57
010179	TDG 27 SZ 5 x 50 x 300	5 x 50 x 300	15.0 t/ml	1.0 ml	0.64
010182	TDG 27 SZ 5 x 75 x 125	5 x 75 x 125	22.5 t/ml	1.0 ml	0.54
010183	TDG-27SZ 5 x 75 x 150	5 x 75 x 150	22.5 t/ml	1.0 ml	0.58
010184	TDG-27SZ 5 x 75 x 175	5 x 75 x 175	22.5 t/ml	1.0 ml	0.61
010185	TDG-27SZ 5 x 75 x 200	5 x 75 x 200	22.5 t/ml	1.0 ml	0.63
010187	TDG-27SZ 5 x 75 x 250	5 x 75 x 250	22.5 t/ml	1.0 ml	0.70
010188	TDG 27 SZ 5 x 75 x 300	5 x 75 x 300	22.5 t/ml	1.0 ml	0.77

Code	Désignation	h x a x b en mm	Charge N maxi	Multiple de vente	Poids au ml
010189	TDG 27 SZ 5 x 100 x 150	5 x 100 x 150	30.0 t/ml	1.0 ml	0.65
010190	TDG 27 SZ 5 x 100 x 175	5 x 100 x 175	30.0 t/ml	1.0 ml	0.71
010191	TDG 27 SZ 5 x 100 x 200	5 x 100 x 200	7.5 t/ml	1.0 ml	0.78
010193	TDG 27 SZ 5 x 100 x 250	5 x 100 x 250	30.0 t/ml	1.0 ml	0.85
010194	TDG 27 SZ 5 x 100 x 300	5 x 100 x 300	30.0 t/ml	1.0 ml	0.92
010218	TDG 27 SZ 10 x 50 x 100	10 x 50 x 100	15.0 t/ml	1.0 ml	0.71
010219	TDG 27 SZ 10 x 50 x 115	10 x 50 x 115	15.0 t/ml	1.0 ml	0.72
010220	TDG 27 SZ 10 x 50 x 125	10 x 50 x 125	15.0 t/ml	1.0 ml	0.73
010221	TDG 27 SZ 10 x 50 x 150	10 x 50 x 150	15.0 t/ml	1.0 ml	0.78
010222	TDG 27 SZ 10 x 50 x 175	10 x 50 x 175	15.0 t/ml	1.0 ml	0.91
010223	TDG 27 SZ 10 x 50 x 200	10 x 50 x 200	15.0 t/ml	1.0 ml	0.83
010225	TDG 27 SZ 10 x 50 x 250	10 x 50 x 250	15.0 t/ml	1.0 ml	0.93
010228	TDG 27 SZ 10 x 50 x 300	10 x 50 x 300	15.0 t/ml	1.0 ml	1.03
010231	TDG 27 SZ 10 x 75 x 125	10 x 75 x 125	22.5 t/ml	1.0 ml	0.99
010232	TDG 27 SZ 10 x 75 x 150	10 x 75 x 150	22.5 t/ml	1.0 ml	1.04
010233	TDG 27 SZ 10 x 75 x 175	10 x 75 x 175	22.5 t/ml	1.0 ml	1.08
010234	TDG 27 SZ 10 x 75 x 200	10 x 75 x 200	22.5 t/ml	1.0 ml	1.09
010236	TDG 27 SZ 10 x 75 x 250	10 x 75 x 250	22.5 t/ml	1.0 ml	1.19
010237	TDG 27 SZ 10 x 75 x 300	10 x 75 x 300	22.5 t/ml	1.0 ml	1.29
010238	TDG 27 SZ 10 x 100 x 150	10 x 100 x 150	30.0 t/ml	1.0 ml	1.18
010239	TDG 27 SZ 10 x 100 x 175	10 x 100 x 175	30.0 t/ml	1.0 ml	1.30
010240	TDG 27 SZ 10 x 100 x 200	10 x 100 x 200	30.0 t/ml	1.0 ml	1.39
010242	TDG 27 SZ 10 x 100 x 250	10 x 100 x 250	30.0 t/ml	1.0 ml	1.49
010243	TDG 27 SZ 10 x 100 x 300	10 x 100 x 300	30.0 t/ml	1.0 ml	1.59

Caractéristiques

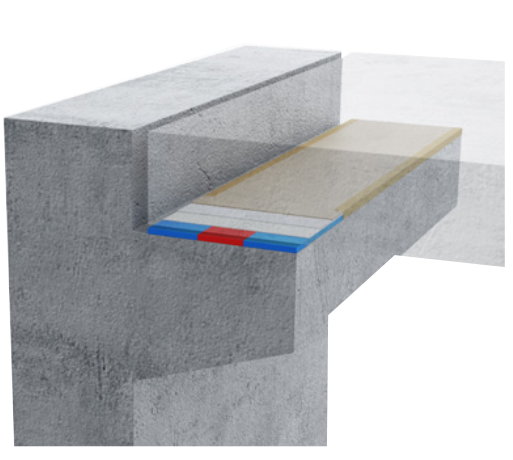

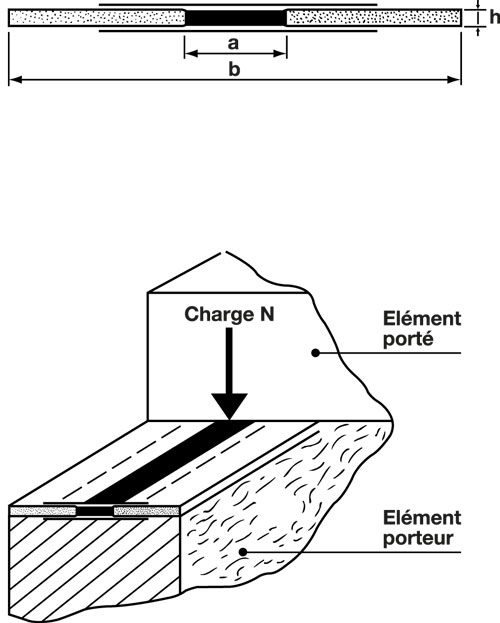

Appui de glissement et de déformation permettant d’effectuer des "fixations élastiques". Il absorbe par sa déformation la rotation de l’élément porté et assure une réduction de l’effort horizontal induit par le déplacement de l’ouvrage. La charge verticale est transmise à l’élément porteur par l’intermédiaire du noyau élastomère.

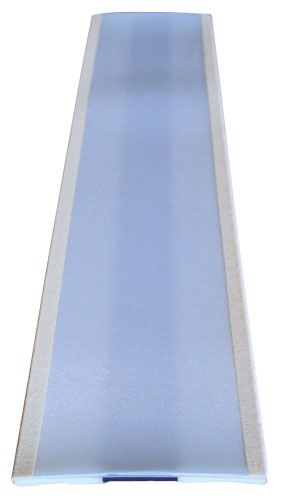

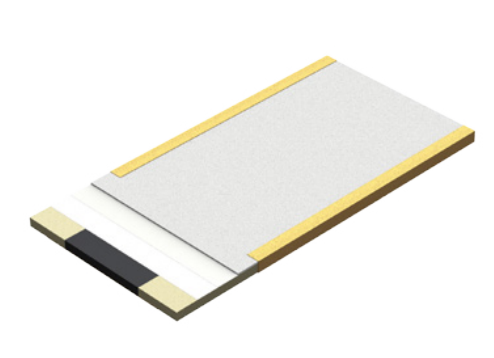

Composition : les appuis TDG-27SZ sont constitués d’un noyau élastomère disposé entre 2 bandes en mousse synthétique. L’ensemble est recouvert par 2 feuilles de glissement polyéthylène avec lubrifiant.
Longueur standard : bandes de 1.00 ml.
Autres dimensions possibles (largeur de bande, largeur et épaisseur de noyau). Nous consulter.

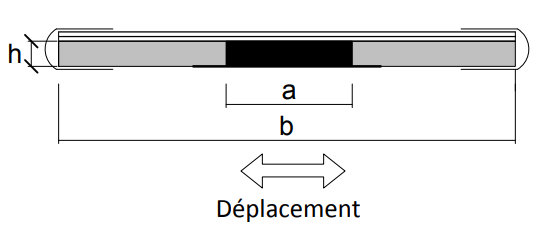

Epaisseur totale de l’appui :
- 6 mm pour les noyaux épaisseur 5 mm.
- 11 mm pour les noyaux épaisseur 10 mm.
Il est impératif de consulter notre documentation technique ou notre service technique.

Variations

	Désignation	h x a x b en mm	Charge N maxi	Multiple de vente	Poids au ml
010143	TDG-27SZ 5 x 25 x 100	5 x 25 x 100	7.5 t/ml	1.0 ml	0.24
010145	TDG-27SZ 5 x 25 x 125	5 x 25 x 125	7.5 t/ml	1.0 ml	0.27
010146	TDG-27SZ 5 x 25 x 150	5 x 25 x 150	7.5 t/ml	1.0 ml	0.32
010148	TDG-27SZ 5 x 25 x 175	5 x 25 x 175	7.5 t/ml	1.0 ml	0.35
010150	TDG-27SZ 5 x 25 x 200	5 x 25 x 200	7.5 t/ml	1.0 ml	0.35
010153	TDG-27SZ 5 x 25 x 250	5 x 25 x 250	7.5 t/ml	1.0 ml	0.42
010155	TDG 27 SZ 5 x 25 x 300	5 x 25 x 300	7.5 t/ml	1.0 ml	0.53
010159	TDG 27 SZ 5 x 33 x 100	5 x 33 x 100	9.9 t/ml	1.0 ml	0.30
010161	TDG-27SZ 5 x 33 x 125	5 x 33 x 125	9.9 t/ml	1.0 ml	0.32
010162	TDG-27SZ 5 x 33 x 150	5 x 33 x 150	9.9 t/ml	1.0 ml	0.35
010163	TDG-27SZ 5 x 33 x 175	5 x 33 x 175	9.9 t/ml	1.0 ml	0.38
010164	TDG-27SZ 5 x 33x 200	5 x 33 x 200	9.9 t/ml	1.0 ml	0.40
010167	TDG-27SZ 5 x 33 x 250	5 x 33 x 250	9.9 t/ml	1.0 ml	0.47
010168	TDG 27 SZ 5 x 33 x 300	5 x 33 x 300	9.9 t/ml	1.0 ml	0.54
010172	TDG-27SZ 5 x 50 x 125	5 x 50 x 125	15.0 t/ml	1.0 ml	0.42
010173	TDG-27SZ 5 x 50 x 150	5 x 50 x 150	15.0 t/ml	1.0 ml	0.45
010174	TDG-27SZ 5 x 50 x 175	5 x 50 x 175	15.0 t/ml	1.0 ml	0.46
010175	TDG-27SZ 5 x 50 x 200	5 x 50 x 200	15.0 t/ml	1.0 ml	0.52
010177	TDG-27SZ 5 x 50 x 250	5 x 50 x 250	15.0 t/ml	1.0 ml	0.57
010179	TDG 27 SZ 5 x 50 x 300	5 x 50 x 300	15.0 t/ml	1.0 ml	0.64
010182	TDG 27 SZ 5 x 75 x 125	5 x 75 x 125	22.5 t/ml	1.0 ml	0.54
010183	TDG-27SZ 5 x 75 x 150	5 x 75 x 150	22.5 t/ml	1.0 ml	0.58
010184	TDG-27SZ 5 x 75 x 175	5 x 75 x 175	22.5 t/ml	1.0 ml	0.61
010185	TDG-27SZ 5 x 75 x 200	5 x 75 x 200	22.5 t/ml	1.0 ml	0.63
010187	TDG-27SZ 5 x 75 x 250	5 x 75 x 250	22.5 t/ml	1.0 ml	0.70
010188	TDG 27 SZ 5 x 75 x 300	5 x 75 x 300	22.5 t/ml	1.0 ml	0.77

	Désignation	h x a x b en mm	Charge N maxi	Multiple de vente	Poids au ml
010189	TDG 27 SZ 5 x 100 x 150	5 x 100 x 150	30.0 t/ml	1.0 ml	0.65
010190	TDG 27 SZ 5 x 100 x 175	5 x 100 x 175	30.0 t/ml	1.0 ml	0.71
010191	TDG 27 SZ 5 x 100 x 200	5 x 100 x 200	7.5 t/ml	1.0 ml	0.78
010193	TDG 27 SZ 5 x 100 x 250	5 x 100 x 250	30.0 t/ml	1.0 ml	0.85
010194	TDG 27 SZ 5 x 100 x 300	5 x 100 x 300	30.0 t/ml	1.0 ml	0.92
010218	TDG 27 SZ 10 x 50 x 100	10 x 50 x 100	15.0 t/ml	1.0 ml	0.71
010219	TDG 27 SZ 10 x 50 x 115	10 x 50 x 115	15.0 t/ml	1.0 ml	0.72
010220	TDG 27 SZ 10 x 50 x 125	10 x 50 x 125	15.0 t/ml	1.0 ml	0.73
010221	TDG 27 SZ 10 x 50 x 150	10 x 50 x 150	15.0 t/ml	1.0 ml	0.78
010222	TDG 27 SZ 10 x 50 x 175	10 x 50 x 175	15.0 t/ml	1.0 ml	0.91
010223	TDG 27 SZ 10 x 50 x 200	10 x 50 x 200	15.0 t/ml	1.0 ml	0.83
010225	TDG 27 SZ 10 x 50 x 250	10 x 50 x 250	15.0 t/ml	1.0 ml	0.93
010228	TDG 27 SZ 10 x 50 x 300	10 x 50 x 300	15.0 t/ml	1.0 ml	1.03
010231	TDG 27 SZ 10 x 75 x 125	10 x 75 x 125	22.5 t/ml	1.0 ml	0.99
010232	TDG 27 SZ 10 x 75 x 150	10 x 75 x 150	22.5 t/ml	1.0 ml	1.04
010233	TDG 27 SZ 10 x 75 x 175	10 x 75 x 175	22.5 t/ml	1.0 ml	1.08
010234	TDG 27 SZ 10 x 75 x 200	10 x 75 x 200	22.5 t/ml	1.0 ml	1.09
010236	TDG 27 SZ 10 x 75 x 250	10 x 75 x 250	22.5 t/ml	1.0 ml	1.19
010237	TDG 27 SZ 10 x 75 x 300	10 x 75 x 300	22.5 t/ml	1.0 ml	1.29
010238	TDG 27 SZ 10 x 100 x 150	10 x 100 x 150	30.0 t/ml	1.0 ml	1.18
010239	TDG 27 SZ 10 x 100 x 175	10 x 100 x 175	30.0 t/ml	1.0 ml	1.30
010240	TDG 27 SZ 10 x 100 x 200	10 x 100 x 200	30.0 t/ml	1.0 ml	1.39
010242	TDG 27 SZ 10 x 100 x 250	10 x 100 x 250	30.0 t/ml	1.0 ml	1.49
010243	TDG 27 SZ 10 x 100 x 300	10 x 100 x 300	30.0 t/ml	1.0 ml	1.59

Téléchargements

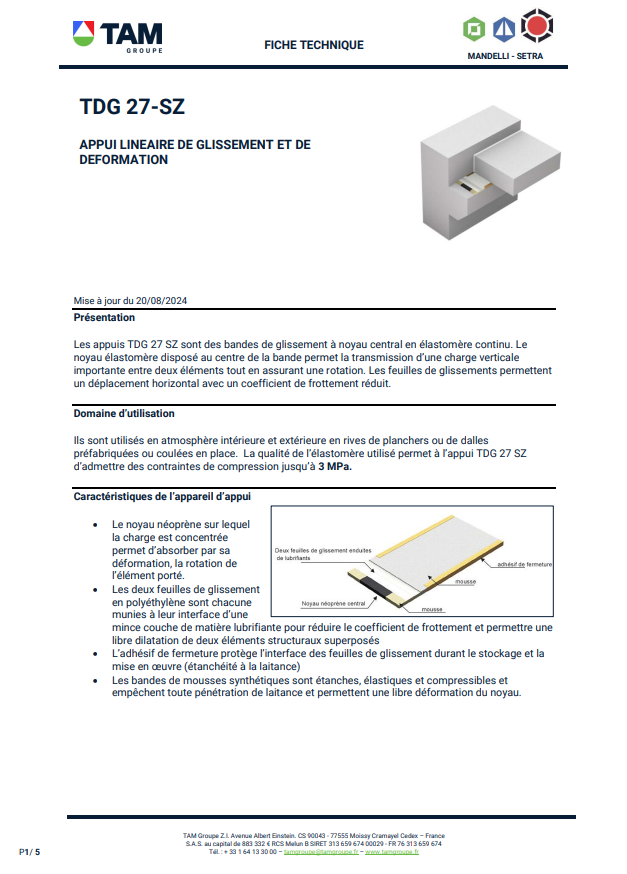

TDG 27 SZ FT

12/08/2025

0.29 MB
