Règles d'emploi :

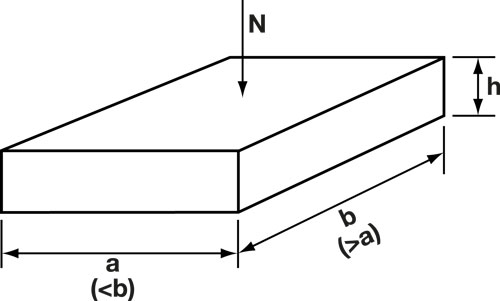

Appuis N15 : omax = N/(a x b) < 15 Mpa Appuis N20 : omax = N/(a x b) < 20 Mpa

• La déformation de l’appui se traduit par la transmission d’un effort horizontal à l’élément porteur.

• La formule de calcul de l’effort horizontal ainsi que les valeurs admissibles de déplacement et de rotation sont indiquées dans notre documentation technique

• Une vérification du non cheminement de l’appui doit être effectuée si l’appui n’est pas ancré.

Caractéristiques

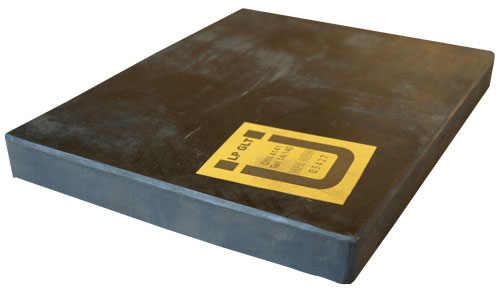

• Appuis en élastomère non frettés avec AbP pour appuis de classe 2 selon DIN 4141 pour charge lourdes permettant la transmission d’une charge verticale entre 2 éléments tout en assurant une rotation ainsi qu’un déplacement relatif par sa déformation.

• Le néoprène peut être délivré en 2 qualités différentes : N15 et N20.

• Réalisable à la dimension souhaitée, avec ou sans trous. Livraison possible en rouleau.

• Epaisseur possible : 5, 10, 15 et 20 mm.

• Dimensions minimum : 50 x 50 mm

• Il est impératif de consulter notre documentation technique ou notre service technique.
