B1EG

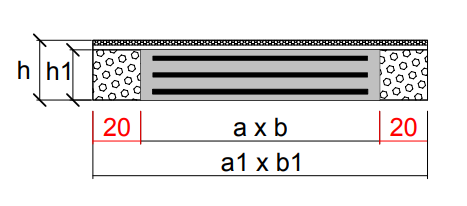

Code | Désignation | a1 x b1 x h1 (axbxh) | Charge N maxi. | Poids en kg |
|---|---|---|---|---|
014493 | B1EG 140x140x14 (100x100x10) | 140x140x14 (100x100x10) | 15.0 T | 0.62 |
011033 | B1EG 140x140x18 (100x100x14) | 140x140x18 (100x100x14) | 15.0 T | 0.81 |
011034 | B1EG 140x140x25 (100x100x21) | 140 x 140 x 25 (100x100x21) | 15.0 T | 1.03 |
011036 | B1EG 140x140x32 (100x100x28) | 140x140x32 (100x100x28) | 15.0 T | 1.13 |
018800 | B1EG 180x180x25 (140x140x21) | 180x180x25 (140x140x21) | 29.4 T | 2 |
014495 | B1EG 140x190x14 (100x150x10) | 140x190x14 (100x150x10) | 22.5 T | 0.89 |
- | B1EG 140x190x18 (100x150x14) | 140x190x18 (100x150x14) | 22.5 T | 7.37 |
011039 | B1EG 140x190x25 (100x150x21) | 140x190x25 (100x150x21) | 22.5 T | 1.5 |
011042 | B1EG 140x190x32 (100x150x28) | 140x190x32 (100x150x28) | 22.5 T | 1.83 |
014551 | B1EG 190x240x14 (150x200x10) | 190x240x14 (150x200x10) | 45.0 T | 1.63 |
011084 | B1EG 190x240x18 (150x200x14) | 190x240x18 (150x200x14) | 45.0T | 2.19 |
011085 | B1EG 190x240x25 (150x200x21) | 190x240x25 (150x200x21) | 45.0 t | 2.85 |
011088 | B1EG 190x240x32 (150x200x28) | 190x240x32 (150x200x28) | 45.0 T | 3.52 |
014581 | B1EG 240x290x23 (200x250x10) | 240x290x23 (200x250x10) | 75.0 T | 2.59 |
011170 | B1EG 240x290x23 (200x250x19) | 240x290x23 (200x250x19) | 75.0 T | 4.31 |
011171 | B1EG 240x290x34 (200x250x30) | 240x290x34 (200x250x30) | 75.0 T | 6.05 |
- | B1EG 240x290x45 (200x250x41) | 240x290x45 (200x250x41) | 75.0 T | 7.78 |
011177 | B1EG 240x340x14 (200x300x10) | 240x340x14 (200x300x10) | 90 T | 3.25 |
- | B1EG 240x340x23 (200x300x19) | 240x340x23 (200x300x19) | 90.0 T | 5.17 |
011178 | B1EG 240x340x34 (200x300x30) | 240x340x34 (200x300x30) | 90.0 T | 7.26 |
011179 | B1EG 240x340x45 (200x300x41) | 240x340x45 (200x300x41) | 90.0 T | 9.34 |
014598 | B1EG 290x340x14 (250x300x10) | 290x340x14 (250x300x10) | 112.5 T | 4.06 |
011221 | B1EG 290x340x34 (250x300x30) | 290x340x34 (250x300x30) | 112.5 T | 9.08 |
014585 | B1EG 240x440x14 (200x400x10) | 240x440x14 (200x400x10) | 120.0 T | 4.33 |
017533 | B1EG 240x440x23 (200x400x19) | 240x440x23 (200x400x19) | 120.0 T | 6.89 |
017534 | B1EG 240x440x34 (200x400x30) | 240x440x34 (200x400x30) | 120.0 T | 6.89 |
011186 | B1EG 240x440x45 (200x400x41) | 240x440x45 (200x400x41) | 120.0 T | 9.68 |
- | B1EG 290x440x14 (250x400x10) | 290x440x14 (250x400x10) | 150.0 T | 4.96 |
011227 | B1EG 290x440x34 (250x400x30) | 290x440x34 (250x400x30) | 150.0 T | 11.87 |
011228 | B1EG 290x440x45 (250x400x41) | 290x440x45 (250x400x41) | 150.0 T | 15.34 |
011229 | B1EG 290x440x56 (250x400x52) | 290x440x56 (250x400x52) | 150.0 T | 18.8 |
014607 | B1EG 340x440x14 (300x400x10) | 340x440x14 (300x400x10) | 180.0 T | 5.89 |
017535 | B1EG 340x440x34 (300x400x30) | 340x440x34 (300x400x30) | 180.0 T | 14.18 |
011254 | B1EG 340x440x45 (300x400x41) | 340x440x45 (300x400x41) | 180.0 T | 18.34 |
Dans le cas d'appuis brochés, est possible de réaliser des trous cylindriques dans l'élastomère et oblongs dans la plaque de glissement afin de créer une dilatation horizontale unidirectionnelle (sur demande)
Caractéristiques

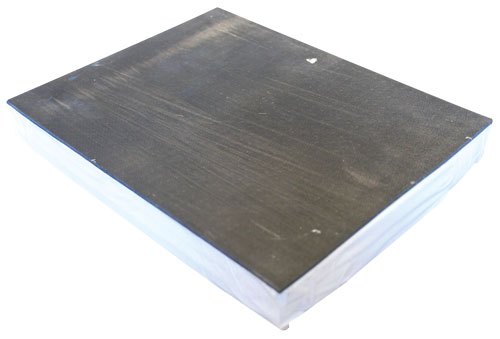

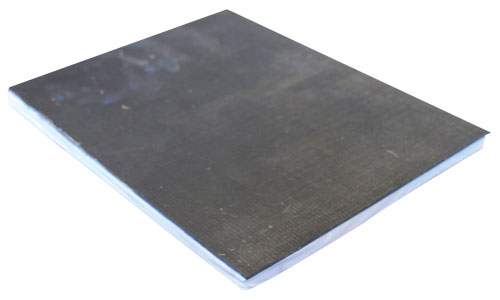

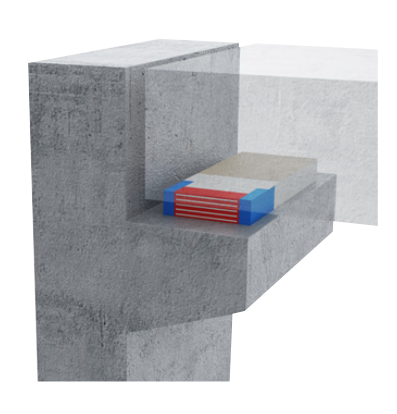

Appui ponctuel de glissement et de déformation permettant la transmission d’une charge verticale entre 2 éléments tout en assurant une rotation ainsi qu’un déplacement de 20 mm sur chaque côté (déplacement plus grand sur demande).
Autres dimensions possibles sur demande.
Livraison possible avec trous. Composition :

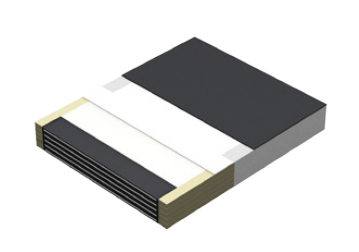

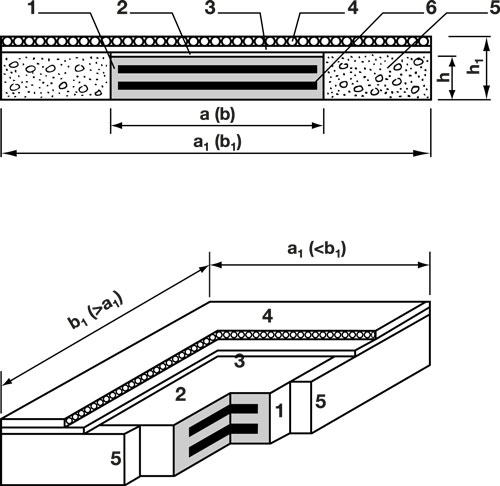

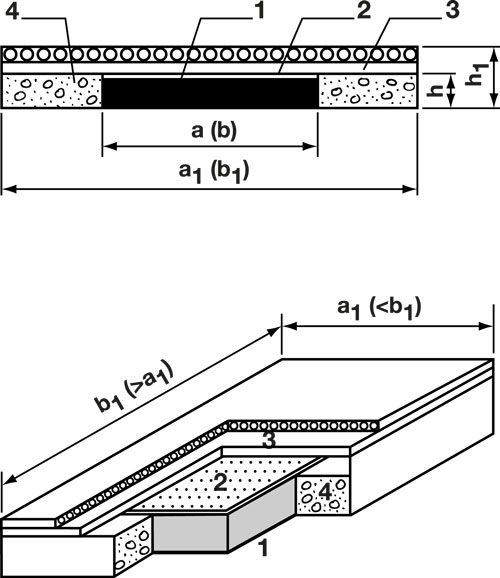

Les appuis B1EG sont constitués des éléments suivants :
Bloc élastomère frette acier.
Téflon vulcanisé sur le bloc.
Plaque de glissement en acier inox.
Rembourrage élastomère.
Rembourrage latéral en mousse synthétique.
Dispositifs antiglissants possibles sur demande.

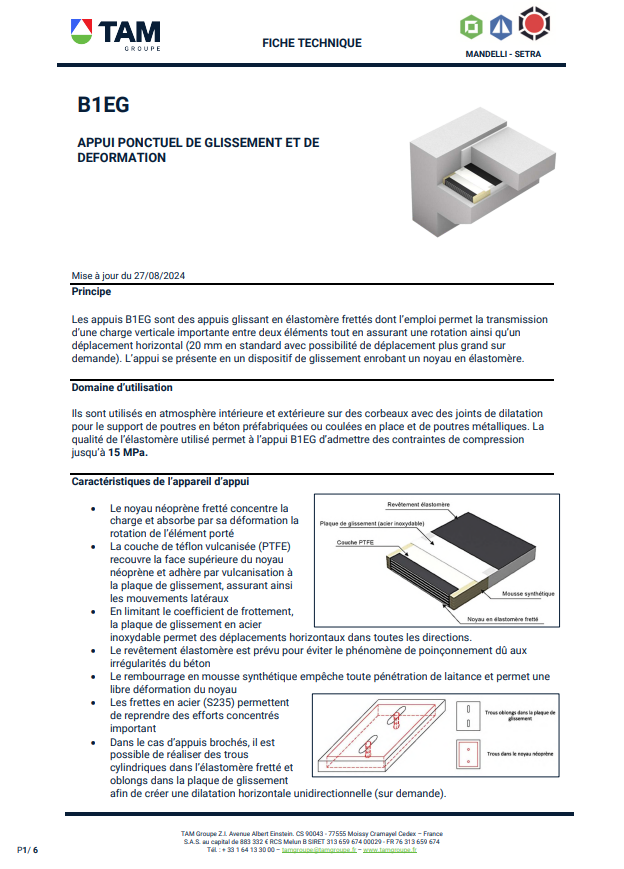

Il est impératif de consulter notre documentation technique ou notre service technique.
