REGLES D’EMPLOI :

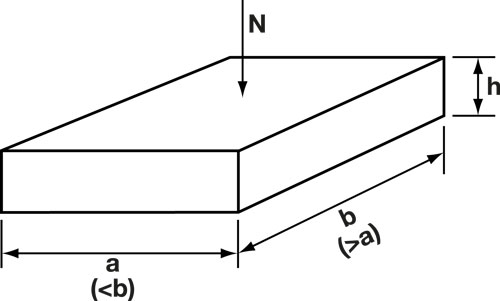

• a, le petit côté de l’appui, doit mesurer 5 fois la hauteur h.

• La contrainte moyenne admissible est la plus petite des 2 valeurs suivante :

avec β = a x b/2 h (a + b) et G = module d'élasticité transversale (0.9 N/mm²)

• La déformation de l’appui se traduit par la transmission d’un effort horizontal à l’élément porteur.

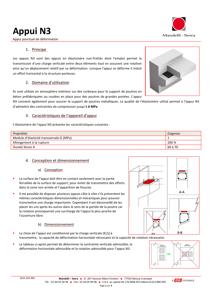

• La formule de calcul de l’effort horizontal ainsi que les valeurs admissibles de déplacement et de rotation sont indiquées dans notre documentation technique.

Caractéristiques

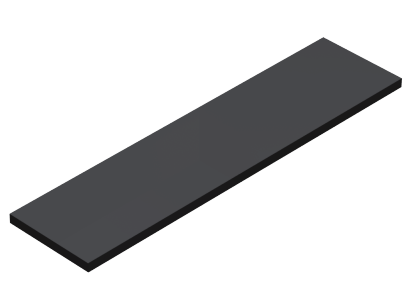

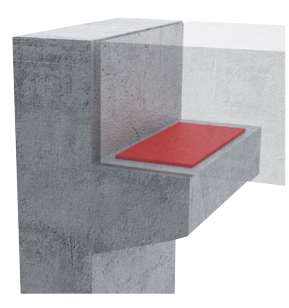

• Appuis en néoprène non fretté permettant la transmission d’une charge verticale entre 2 éléments tout en assurant une rotation ainsi qu’un déplacement relatif par sa déformation.

• Réalisable à la dimension souhaitée, avec ou sans trous. Livraison possible en rouleau.

• Epaisseur possible : 5, 10, 15, 20, 25 et 30 mm.

• Dimension minimum : 50 x 50 mm

• Il est impératif de consulter notre documentation technique ou notre service technique.
