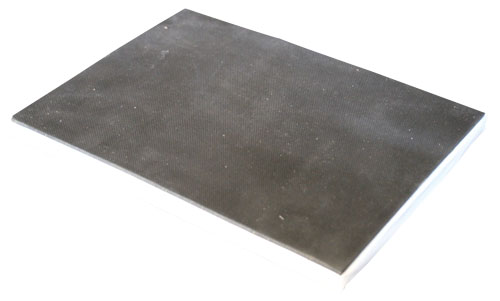

NEG – APPUI PONCTUEL DE GLISSEMENT ET DE DÉFORMATION NON FRETTÉ

NEG

Code

Désignation

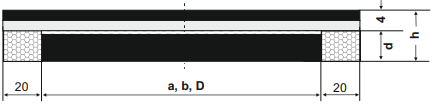

a1 x b1 x h1 a x b x h en mm

Charge N maxi.

Poids à l'unité

015157

NEG 140x140x9 (100x100x5)

140x140x9 100x100x5

5.0 t

0.19

015159

NEG 140x140x14 (100x100x10)

140x140x14 100x100x10

3.0 t

0.26

015162

NEG 140x190x9 (100x150x5)

140x190x9 100x150x5

7.5 t

0.27

015164

NEG 140x190x14 (100x150x10)

140x190x14 100x150x10

5.4 t

0.37

015268

NEG 190x240x9 (150x200x5)

190x240x9 150x200x5

15.0 t

0.49

015271

NEG 190x240x14 (150x200x10)

190x240x14 150x200x10

15.0 t

0.70

015350

NEG 240x240x9 (200x200x5)

240x240x9 200x200x5

20.0 t

0.62

015353

NEG 240x240x14 (200x200x10)

240x240x14 200x200x10

20.0 t

0.90

015359

NEG 240x290x9 (200x250x5)

240x290x9 200x250x5

25.0 t

0.77

015361

NEG 240x290x14 (200x250x10)

240x290x14 200x250x10

25.0 t

1.12

015368

NEG 240x340x9 (200x300x5)

240x340x9 200x300x5

30.0 t

0.92

015370

NEG 240x340x14 (200x300x10)

240x340x14 200x300x10

30.0 t

1.34

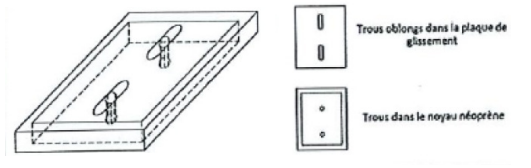

Dans le cas d'appuis brochés, il est possible de réaliser des trous cylindriques dans l'élastomère et oblongs dans la plaque de glissement afin de créer une dilatation horizontale unidirectionnelle (sur demande).

Caractéristiques

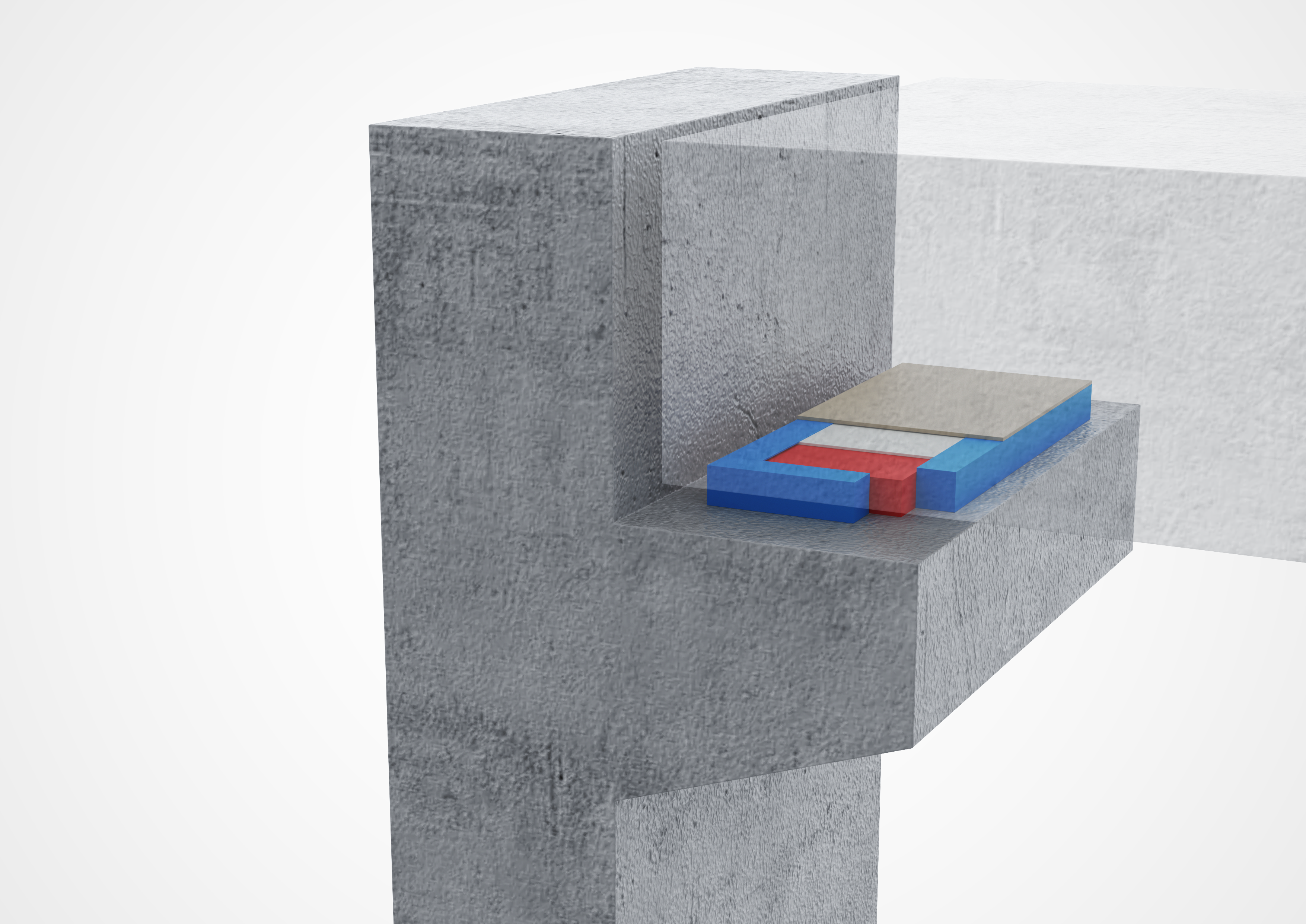

  • Appui ponctuel de glissement et de déformation permettant la transmission d’une charge verticale entre 2 éléments tout en assurant une rotation ainsi qu’un déplacement de 20 mm sur chaque côté (déplacement plus grand sur demande).

  • Autres dimensions possibles sur demande.

  • Livraison possible avec trous.

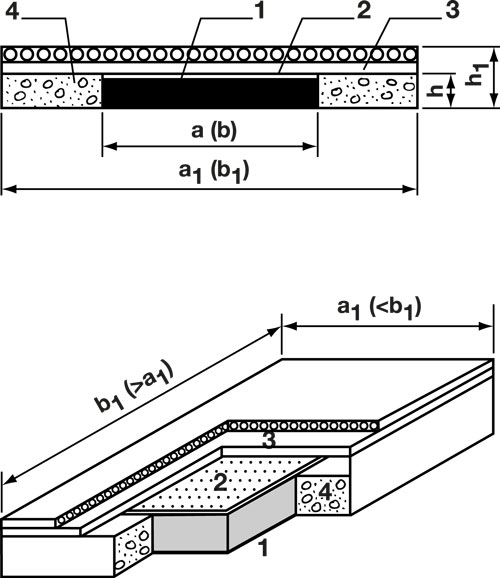

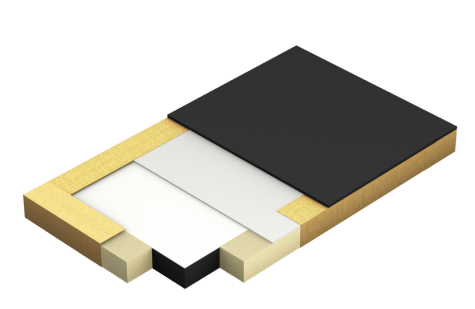

  • Composition : les appuis NEG sont constitués des éléments suivants :

    • Bloc élastomère.

    • Téflon vulcanisé sur le bloc.

    • Plaque de glissement et rembourrage élastomère.

    • Rembourrage latéral en mousse synthétique.

  • Il est impératif de consulter notre documentation technique ou notre service technique.

Tam symbole

Variations

Code015157
DésignationNEG 140x140x9 (100x100x5)
a1 x b1 x h1 a x b x h en mm140x140x9 100x100x5
Charge N maxi.5.0 t
Poids à l'unité0.19
Code015159
DésignationNEG 140x140x14 (100x100x10)
a1 x b1 x h1 a x b x h en mm140x140x14 100x100x10
Charge N maxi.3.0 t
Poids à l'unité0.26
Code015162
DésignationNEG 140x190x9 (100x150x5)
a1 x b1 x h1 a x b x h en mm140x190x9 100x150x5
Charge N maxi.7.5 t
Poids à l'unité0.27
Code015164
DésignationNEG 140x190x14 (100x150x10)
a1 x b1 x h1 a x b x h en mm140x190x14 100x150x10
Charge N maxi.5.4 t
Poids à l'unité0.37
Code015268
DésignationNEG 190x240x9 (150x200x5)
a1 x b1 x h1 a x b x h en mm190x240x9 150x200x5
Charge N maxi.15.0 t
Poids à l'unité0.49
Code015271
DésignationNEG 190x240x14 (150x200x10)
a1 x b1 x h1 a x b x h en mm190x240x14 150x200x10
Charge N maxi.15.0 t
Poids à l'unité0.70
Code015350
DésignationNEG 240x240x9 (200x200x5)
a1 x b1 x h1 a x b x h en mm240x240x9 200x200x5
Charge N maxi.20.0 t
Poids à l'unité0.62
Code015353
DésignationNEG 240x240x14 (200x200x10)
a1 x b1 x h1 a x b x h en mm240x240x14 200x200x10
Charge N maxi.20.0 t
Poids à l'unité0.90
Code015359
DésignationNEG 240x290x9 (200x250x5)
a1 x b1 x h1 a x b x h en mm240x290x9 200x250x5
Charge N maxi.25.0 t
Poids à l'unité0.77
Code015361
DésignationNEG 240x290x14 (200x250x10)
a1 x b1 x h1 a x b x h en mm240x290x14 200x250x10
Charge N maxi.25.0 t
Poids à l'unité1.12
Code015368
DésignationNEG 240x340x9 (200x300x5)
a1 x b1 x h1 a x b x h en mm240x340x9 200x300x5
Charge N maxi.30.0 t
Poids à l'unité0.92
Code015370
DésignationNEG 240x340x14 (200x300x10)
a1 x b1 x h1 a x b x h en mm240x340x14 200x300x10
Charge N maxi.30.0 t
Poids à l'unité1.34
Tam symbole

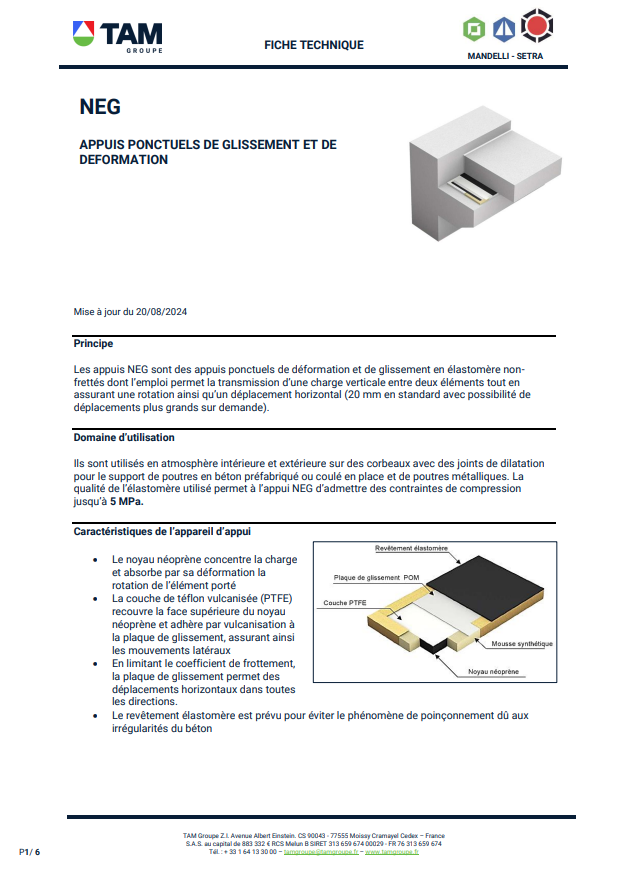

Téléchargements
