TAM
TAM Groupe

GOUJON DIRAX® PLUS

Code

Désignation

Goujon

Gaine

Débattement Latéral DL en mm

Poids

012077

DIRAX® PLUS 16 I/J

Acier inoxydable

Acier inoxydable

-

0.56

012078

DIRAX® PLUS 16 I/P

Acier inoxydable

Acier inoxydable

+/- 15

0.75

012103

DIRAX® PLUS 16 I/O

Acier inoxydable

Plastique

-

0.52

012072

DIRAX® PLUS 16 G/P

Acier galvanisé

Plastique

+/- 20

0.52

012083

DIRAX® PLUS 20 I/J

Acier inoxydable

Acier inoxydable

-

1.01

012094

DIRAX® PLUS 20 I/P

Acier inoxydable

Acier inoxydable

+/- 13

1.27

012105

DIRAX® PLUS 20 I/O

Acier inoxydable

Plastique

-

0.90

012073

DIRAX® PLUS 20 G/P

Acier galvanisé

Plastique

-

0.89

012095

DIRAX® PLUS 22 I/J

Acier inoxydable

Acier inoxydable

-

1.28

012096

DIRAX® PLUS 22 I/P

Acier inoxydable

Acier inoxydable

+/- 12

1.55

012106

DIRAX® PLUS 22 I/O

Acier inoxydable

Plastique

-

1.15

012074

DIRAX® PLUS 22 G/P

Acier galvanisé

Plastique

-

1.14

012097

DIRAX® PLUS 25 I/J

Acier inoxydable

Acier inoxydable

-

1.79

012099

DIRAX® PLUS 25 I/P

Acier inoxydable

Acier inoxydable

+/- 15

2.16

012108

DIRAX® PLUS 25 I/O

Acier inoxydable

Plastique

-

1.63

012075

DIRAX® PLUS 25 G/P

Acier galvanisé

Plastique

-

1.60

012100

DIRAX® PLUS 30 I/J

Acier inoxydable

Acier inoxydable

-

2.88

012101

DIRAX® PLUS 30 I/P

Acier inoxydable

Acier inoxydable

+/- 13

3.26

012109

DIRAX® PLUS 30 I/O

Acier inoxydable

Plastique

2.66

012076

DIRAX® PLUS 30 G/P

Acier galvanisé

Plastique

2.62

012027

DIRAX® PLUS 40 I/J

Acier inoxydable

Acier inoxydable

6.18

Caractéristiques

• Pour tous dimensionnements, il est impératif de consulter nos documents techniques ou notre service technique.

Longueurs des gaines circulaires :

  • DIRAX® PLUS 16 : 141 mm

  • DIRAX® PLUS 20 : 167 mm

  • DIRAX® PLUS 22 : 180 mm

  • DIRAX® PLUS 25 : 200 mm

  • DIRAX® PLUS 30 : 232 mm

  • DIRAX® PLUS 40 : 297 mm

Longueurs gaines rectangulaires:

  • DIRAX® PLUS 16 : 145 mm

  • DIRAX® PLUS 20 : 170 mm

  • DIRAX® PLUS 22 : 184 mm

  • DIRAX® PLUS 25 : 204 mm

  • DIRAX® PLUS 30 : 236 mm

  • DIRAX® PLUS 40 : 301 mm

Avant toute commande, nous preconisons la réalisation d'une note de calcul par notre service technique. Veuillez contacter votre interlocuteur commercial qui collectera les Informations nécessaires à son exécution

Tam symbole

Variations

Code012077
DésignationDIRAX® PLUS 16 I/J
GoujonAcier inoxydable
GaineAcier inoxydable
Débattement Latéral DL en mm-
Poids0.56
Code012078
DésignationDIRAX® PLUS 16 I/P
GoujonAcier inoxydable
GaineAcier inoxydable
Débattement Latéral DL en mm+/- 15
Poids0.75
Code012103
DésignationDIRAX® PLUS 16 I/O
GoujonAcier inoxydable
GainePlastique
Débattement Latéral DL en mm-
Poids0.52
Code012072
DésignationDIRAX® PLUS 16 G/P
GoujonAcier galvanisé
GainePlastique
Débattement Latéral DL en mm+/- 20
Poids0.52
Code012083
DésignationDIRAX® PLUS 20 I/J
GoujonAcier inoxydable
GaineAcier inoxydable
Débattement Latéral DL en mm-
Poids1.01
Code012094
DésignationDIRAX® PLUS 20 I/P
GoujonAcier inoxydable
GaineAcier inoxydable
Débattement Latéral DL en mm+/- 13
Poids1.27
Code012105
DésignationDIRAX® PLUS 20 I/O
GoujonAcier inoxydable
GainePlastique
Débattement Latéral DL en mm-
Poids0.90
Code012073
DésignationDIRAX® PLUS 20 G/P
GoujonAcier galvanisé
GainePlastique
Débattement Latéral DL en mm-
Poids0.89
Code012095
DésignationDIRAX® PLUS 22 I/J
GoujonAcier inoxydable
GaineAcier inoxydable
Débattement Latéral DL en mm-
Poids1.28
Code012096
DésignationDIRAX® PLUS 22 I/P
GoujonAcier inoxydable
GaineAcier inoxydable
Débattement Latéral DL en mm+/- 12
Poids1.55
Code012106
DésignationDIRAX® PLUS 22 I/O
GoujonAcier inoxydable
GainePlastique
Débattement Latéral DL en mm-
Poids1.15
Code012074
DésignationDIRAX® PLUS 22 G/P
GoujonAcier galvanisé
GainePlastique
Débattement Latéral DL en mm-
Poids1.14
Code012097
DésignationDIRAX® PLUS 25 I/J
GoujonAcier inoxydable
GaineAcier inoxydable
Débattement Latéral DL en mm-
Poids1.79
Code012099
DésignationDIRAX® PLUS 25 I/P
GoujonAcier inoxydable
GaineAcier inoxydable
Débattement Latéral DL en mm+/- 15
Poids2.16
Code012108
DésignationDIRAX® PLUS 25 I/O
GoujonAcier inoxydable
GainePlastique
Débattement Latéral DL en mm-
Poids1.63
Code012075
DésignationDIRAX® PLUS 25 G/P
GoujonAcier galvanisé
GainePlastique
Débattement Latéral DL en mm-
Poids1.60
Code012100
DésignationDIRAX® PLUS 30 I/J
GoujonAcier inoxydable
GaineAcier inoxydable
Débattement Latéral DL en mm-
Poids2.88
Code012101
DésignationDIRAX® PLUS 30 I/P
GoujonAcier inoxydable
GaineAcier inoxydable
Débattement Latéral DL en mm+/- 13
Poids3.26
Code012109
DésignationDIRAX® PLUS 30 I/O
GoujonAcier inoxydable
GainePlastique
Débattement Latéral DL en mm—
Poids2.66
Code012076
DésignationDIRAX® PLUS 30 G/P
GoujonAcier galvanisé
GainePlastique
Débattement Latéral DL en mm—
Poids2.62
Code012027
DésignationDIRAX® PLUS 40 I/J
GoujonAcier inoxydable
GaineAcier inoxydable
Débattement Latéral DL en mm—
Poids6.18
Tam symbole

Téléchargements

Téléchargements

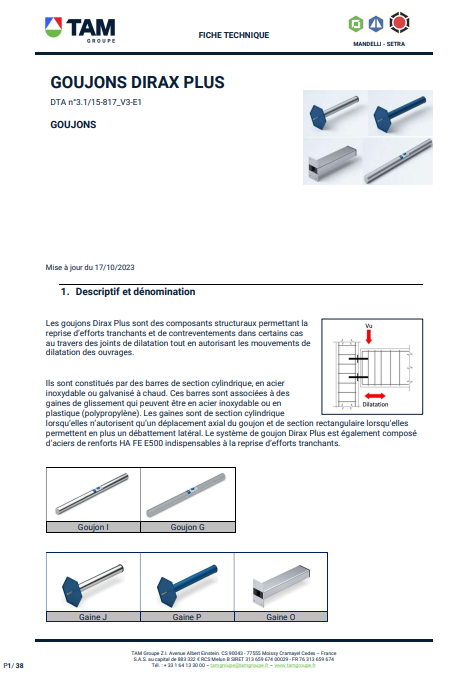

GOUJON DIRAX® PLUS FT
