COUPLEURS D’ARMATURES « NC »

DISPOSITIFS DE RABOUTAGE D’ARMATURES COUPLEURS D’ARMATURES « NC »

Les coupleurs « NC » permettent d’effectuer des ancrages et des raboutages d’armatures à haute adhérence pour béton armé en se substituant purement et simplement au niveau capacité à l’armature de la même section.

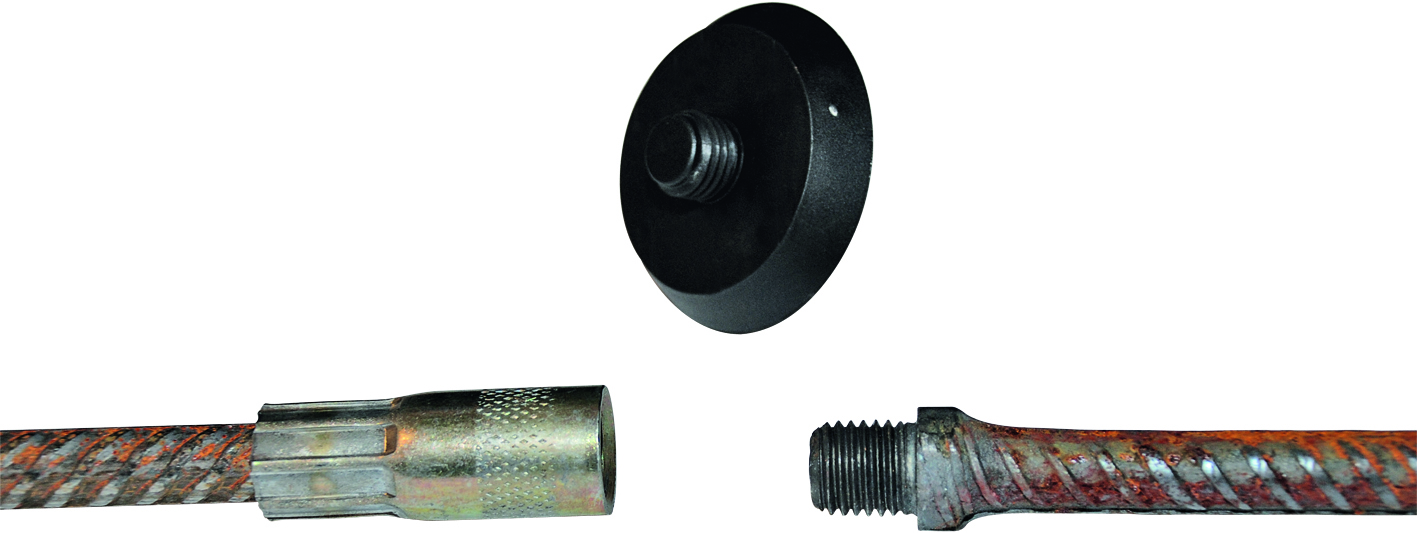

Le coupleur « NC » se décompose en deux parties :

• La partie « femelle » (NC / F) réalisée à partir d’une armature à haute adhérence (HA) pour béton armé (FeE500) sur laquelle un manchon à pas métrique est serti en usine.

• La partie « mâle » (NC / M) obtenue à partir d’une armature à haute adhérence pour béton armé (FeE500), filetée à une extrémité.

Cette extrémité est travaillée afin d’obtenir une forme extérieure hexagonale, et ensuite filetée au pas métrique ISO sur une longueur équivalente au diamètre fileté. La portion d’hexagone permet, d’une part d’effectuer le serrage à l’aide d’une clef plate à embout-fourche, d’autre part de présenter une butée visuelle de serrage.

Les coupleurs femelles « NC / F » comme les coupleurs mâles « NC / M » sont disponibles dans différentes longueurs standards (Lf et Lm). Les coupleurs femelles peuvent également être cintrés ou coudés « NC / FC » afin d’être noyés perpendiculairement à l’axe de l’élément en béton. De même, pour les applications en poteau ou voile traversant, nous pouvons réaliser des coupleurs double-femelle « NC / FF » spécifiques dont la longueur devra tenir compte des dimensions de l’accessoire de fixation au coffrage.

La visserie en filet triangulaire à pas métrique ISO (pas standard du commerce M) associée au coupleur femelle devra être dimensionnée en longueur de façon à ce qu’une longueur de une fois le diamètre « D » soit en prise pour garantir la transmission des efforts au coupleur.

La finition des manchons correspond à du bichromatage, procurant une résistance à la corrosion en ambiance sèche. Seule l’association d’accessoires en acier brut ou zingué évitera sur une longue durée une oxydation par couple galvanique.
