CALE MM / JM

CALE MM :

Code	Désignation	Épaisseur voile en cm	Lg en mm	ø fer maxi (1) en mm
905065	MM 12 cm	12	115	10
905067	MM 15 cm	15/16	145	10
905068	MM 19 cm	19/20	185	14

(1) Ø fer maxi ou de la somme des deux fers si la cale est posée à leur croisement

DOMAINE D'APPLICATION :

Calage de treillis soudés en milieu de voile : bâtiment, préfabrication.

MISE EN OEUVRE :

Se place au croisement de 2 fers du treillis soudé.
3 cales type MM par m² en moyenne.
Diamètre du fer admissible équivalent à la somme des diamètres des deux fers qui se croisent.

CALE JM :

Code	Désignation	Épaisseur voile en cm	E en mm	Lg en mm	ø fer maxi (1) en mm
905077	JM 18 cm	18	35	175	8

(1) Ø fer maxi ou de la somme des deux fers si la cale est posée à leur croisement

DOMAINE D'APPLICATION :

Calage de treillis soudés par rapport à deux surfaces de coffrages : Bâtiment, préfabrication..

Variations

CALE MM

	Désignation	Épaisseur voile en cm	Lg en mm	ø fer maxi (1) en mm
905065	MM 12 cm	12	115	10
905067	MM 15 cm	15/16	145	10
905068	MM 19 cm	19/20	185	14

CALE JM

	Désignation	Épaisseur voile en cm	E en mm	Lg en mm	ø fer maxi (1) en mm
905077	JM 18 cm	18	35	175	8

(1) Ø fer maxi ou de la somme des deux fers si la cale est posée à leur croisement

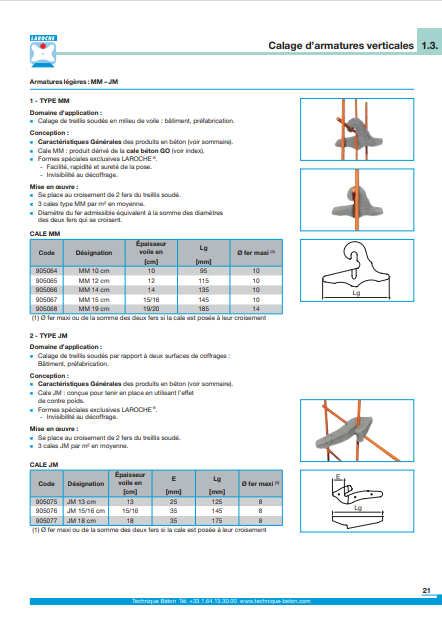

Téléchargements

Cale MM - JM

12/08/2025

0.14 MB
