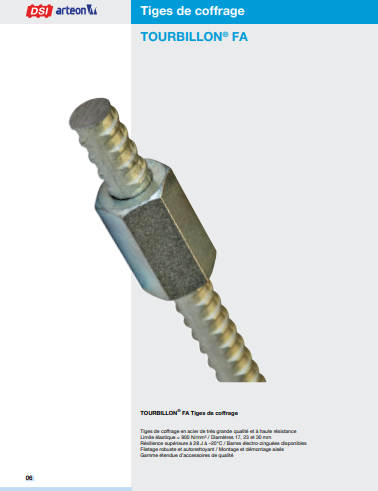

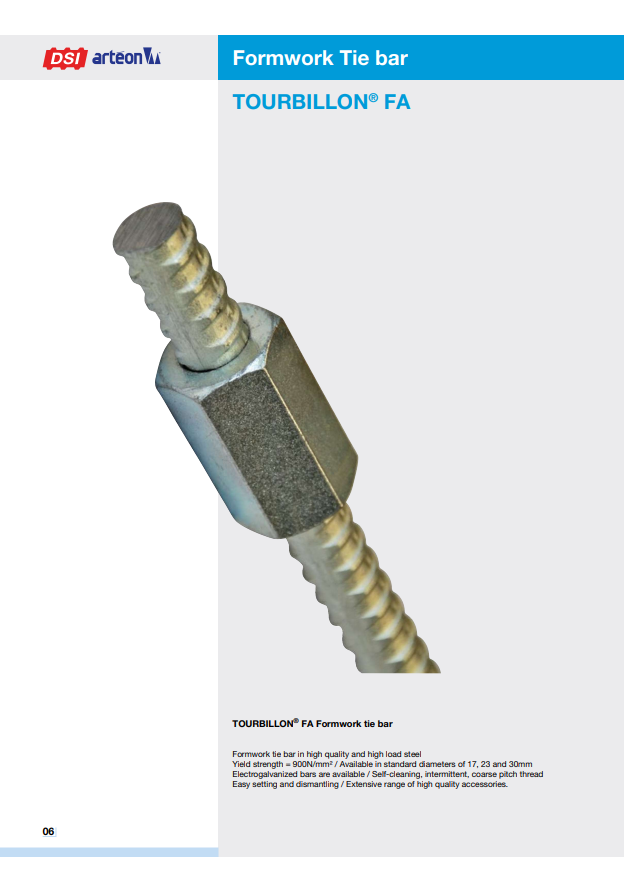

TOURBILLON® FA

• Tiges de coffrage en acier de très grande qualité et à haute résistance • Limite élastique = 900 N/mm² / Diamètres 17, 23 et 30 mm • Résilience supérieure à 28 J à –20°C / Barres électro-zinguées disponibles • Filetage robuste et autonettoyant / Montage et démontage aisés • Gamme étendue d’accessoires de qualité

Désignation et références

	1 ML	1,20 ML	1,50 ML	2 ML	3 ML	6 ML
15/17 FA NOIRE	102750	102754	102751	102753	102756	102757
15/17 FA ZINGUEE	102767	102768	102770	102771	102772	102773
20/23 FA NOIRE	102774	102775	102777	102778	102779	102780
20/23 FA ZINGUEE	102781	102782	102783	102784	102785	102787
26/30 FA NOIRE	100017 - 1m	100046	100041	100017 - 2ml	103107	103091
26/30 FA ZINGUE	103108	100019 - 1,20ml	103093	100019 - 2ml	100019 - 3ml	103092

Propriétés mécaniques

Diamètre de la barre	Contrainte à la traction	Contrainte à la limite élastique	Module d'élasticité
mm	N/mm2	N/mm2	kN/mm2
17	1100	900	205
23	1100	900	205
30	1100	900	205

Caractéristiques de l’acier

La barre Tourbillon® FA est en acier à hautes caractéristiques mécaniques conformément à la norme NF P 93-350 de juin 1995, concernant les banches industrialisées pour ouvrages en béton. Elle est cintrable.

Cette barre trouve principalement son application comme tige de coffrage. Avec sa gamme étendue d’accessoires, elle est de loin le principal système de coffrage utilisé en France.

Résilience

La barre Tourbillon® FA a une résilience à –20°C supérieure à 28 J.

Garantie de qualité

La barre Tourbillon® FA est fabriquée et contrôlée selon un plan d’assurance qualité conforme à la norme ISO 9001.

Longueur des barres

Les barres Tourbillon® FA sont disponibles en longueur standard de 12m. Des barres d’une longueur supérieure peuvent être fabriquées sur demande. En finition électro-zinguée la longueur maximale est de 6 m. Elles peuvent toutes être prolongées à l’aide de manchons.

Filetage

Le filetage de la barre Tourbillon® FA est laminé à chaud sur toute la longueur de la barre, permettant ainsi d’être coupée à la longueur désirée. Le filet discontinu à grand pas à droite, très robuste et auto nettoyant, facilite le montage sur chantier.

Soudage

Les barres Tourbillon® FA 15/17 et 20/23 peuvent être soudées selon des procédures à définir en fonction des applications étudiées. La barre 26.5/30 est non soudable.

Accessoires

Une gamme complète d’accessoires est disponible, décrite dans notre documentation «Tourbillon® accessoires».

Diamètres et charges caractéristiques – TOURBILLON® FA

Diamètre nominal	Diamètre du noyau	Diamètre extérieur	Section par mètre	Masse	Pas	Charge de rupture garantie	Limite élastique garantie	Charge d'utilisation
mm	mm	mm	mm2	kg/m	mm	kN	kN	kN
17	15	17	173	1.41	10	195	159	95
23	20	23	314	2.51	10	345	282	172
30	26.5	30	551	4.48	13	495	606	290
